072시리즈 NPT type 산업용 가스 레귤레이터
Products Feature

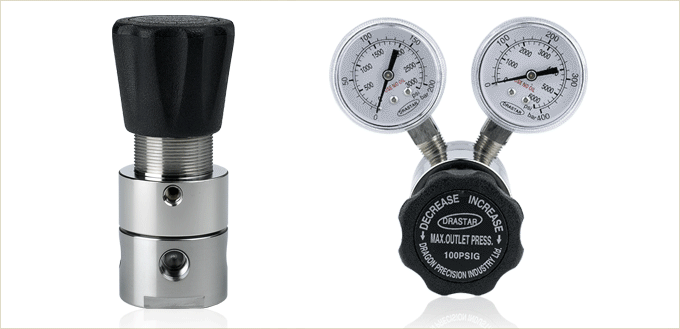

072 Series 1/4" NPT-type Reducing Regulators

072시리즈는 정밀 산업에서 가장 많이 필요로 하고 가장 많이 사용되는 1/4" NPT type 1단감압 타입의 Pressure Reducing Regulators(PRV)입니다, 본체와 내부의 모든 부품은 Stainless steel 316L(072S)로 이루어졌으며, 일반가스 라인, Bulk Gas Line, 실험실, 분석용 특수 가스, 또는 고순도 가스, 믹싱용 가스, 그리고 부식성 가스와 액체 등에서 모두 사용할 수 있도록 제작 설계되었습니다. 사용 용도에 따라 3-ports 또는 4-ports를 선택하여 사용 할 수 있도록 하였습니다. 입구 압력은 3500psig(241bar)이고 Outlet working pressure 각각의 모델에 따라 최대 500psig(35bar)까지 사용하기에 더욱 적합한 제품입니다.

또한 외부적인 진동과 가스라인의 미세 진동 등으로 인하여 초기 셋팅 값이 미세하게 조금씩 변하는 현상을 완전히 해결한 드라스타 만의 Push and Lock 타입(특허 1086199출원)의 조절 손잡이를 적용하여 사용하기에 더욱 편리합니다. 원하는 압력를 셋팅 후 손잡이를 누르면 셋팅값이 변하는 것을 완전히 방지하며, 손잡이를 다시 앞으로 당기면 자유롭게 원하는 압력으로 다시 셋팅 할 수 있는 드라스타 만의 특허 출원한 Push and Lock 타입의 레귤레이터 입니다.

*주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)은 필수이며, 그렇지 않으면 바로 고장의 원인이됩니다. 모든 제품의 필터링하여 사용하면 A/S 비용 절감과 함께 제품의 수명연장에 많은 도움이됩니다.
Ordering Information.
W 072 S -     0025 L -     1S H -     5 -     V -     H1
W
MODEL		 BASIS
SERIES
NUMBER		 BODY
MATERIAL		 OUTLET
PRESSURE
RANGE		  PORT
 TYPE 		 FLOW
CAPACITY		 DIAPHRAGM
MATERIAL		 INLET
PRESSURE		 SELF
VENTING		 HIGH
TEMPE_
RATURE
W
model
is
only
type
for
Liquid
or
Water		 Standard
Inlet
Pressure
3500psig
(238 bar)		 B = Brass
S = STS 316L		 0025 = 25psi
          (1.7bar)

0050 = 50psi
          (3.5bar)

0100 = 100psi
          (7bar)

0250 = 250psi
          (17bar)

0500 = 500psi
          (35bar)		 L = 3P

C = 4P

R = 3P

M = 4P

T = 4P

Y = 4P

X = 6P		 1 =1/4"
 NPT type

1S=Cv0.06
   Standard

1O=Cv0.2
   Optional 		STS 316L
Standard

H =
Hastelloy-C




Optional		 5 = Inlet500psi
      (35bar)







Optional		 V =Self-
    Venting







Optional		 H1 =
120°C

H2 =
250°C

H3 =
500°C

Optional

Specification

 Ports

1/4" Female NPT
072x-0000L-1x 3-Ports
072x-0000C-1x 4-Ports
072x-0000X-1x 6-Ports

 Leak Rate Certification

 to 2 x 10-8 atm cc/sec Helium available.

 Body Materials

072S-0025x-1S Stainless steel 316L
072B-0025x-1S Nickel Plated Brass

 Bonnet Material

 Nickel Plated Brass (Stainless steel 316L Optional)

 Diaphragm

072S-0025x-1S Stainless steel 316L
072S-0025x-1SH Hastelloy-C Optional

 Main Valve

 Stainless steel 316L

 Valve Spring

 Stainless steel 316L

 Valve Seat

Teflon (Kel-F, Polyimide, etc.. Optional)

 Inlet Pressure Ranges

 072S-0000x-1S  3500psi (238bar)
 072S-0000x-1S-5  500psi (35bar)

 Outlet Pressure Ranges

072x-0025x-1S  25psi (1.7bar)
072x-0050x-1S  50psi (3.4bar)
072x-0100x-1S  100psi (7bar)
072x-0250x-1S  250psi (17bar
072x-0500x-1S  500psi (35bar))

 Operating Temperature

-40°C ~ +70°C (-40°F ~ +165°F) Standard
072x-0000x-xx-H1 +120°C Optional
072x-0000x-xx-H2 +250°C Optional
+250°C ~ +540°C (+328°F ~ +1000°F) Optional

 Flow Capacity

072x-0000x-1S Cv=0.06 Standard
072x-0000x-1O Cv=0.2 Optional

 Standard Optional

Inlet CGA, Inlet Outlet Gauge etc..
Technology & Certification
각 제품들은 최고의 안전성과 쉬운 조작성을 고려하여 제작되었습니다. 그러나 가장 안전하고 효율적인 Regulator 사용을 위해서는 실제 사용 압력을 각각 모델의 사용 압력에 25% ~ 75% 이내에서 사용하면 가장 이상적인 압력을 사용할 수 있습니다, 정밀하고 원활한 동작과 제품의 수명 연장을 위해서는 모델에 따라 0.4 ~ 25bar 범위 내에서 사용하기를 적극 권장합니다.
