077시리즈 1/4" Back Pressure 레귤레이터
Products Feature

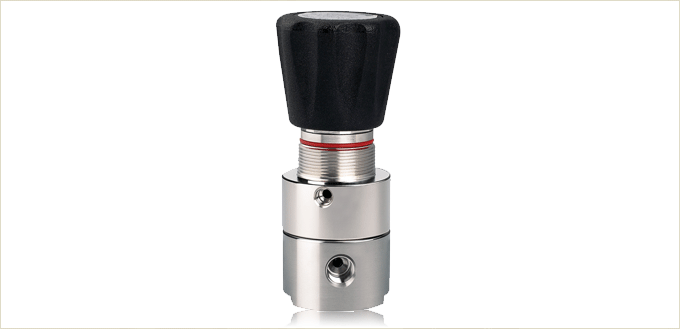

077 Series NPT 1/4" Back Pressure Reducing Regulators

077시리즈는 Back Pressure Regulator로서 물, 케미칼, Liquid 또는 가스등을 사용하기에 적합한 제품이며 배관 사이즈는 NPT 1/4” 전용 레귤레이터 입니다. Body 의 재질은 Brass(077B) or Stainless steel 316L(077S)로 이루어졌으며 각 모델에 따라 Working pressure 0.3 ~ 20bar(290psi)까지 폭넓게 사용할 수 있습니다.

또한 외부적인 진동과 가스라인의 미세 진동 등으로 인하여 초기 셋팅 값이 미세하게 조금씩 변하는 현상을 완전히 해결한 드라스타 만의 Push and Lock 타입(특허 1086199출원)의 조절 손잡이를 적용하여 사용하기에 더욱 편리합니다. 원하는 압력를 셋팅 후 손잡이를 누르면 셋팅값이 변하는 것을 완전히 방지하며, 손잡이를 다시 앞으로 당기면 자유롭게 원하는 압력으로 다시 셋팅 할 수 있는 드라스타 만의 특허 출원한 Push and Lock 타입의 레귤레이터 입니다.

*주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)은 필수이며, 그렇지 않으면 바로 고장의 원인이됩니다. 모든 제품의 필터링하여 사용하면 A/S 비용 절감과 함께 제품의 수명연장에 많은 도움이됩니다.
Ordering Information.
W 077 S -     002 -     2 NP4 -     H -     H1
W
MODEL		 BASIS
SERIES
NUMBER		 BODY
MATERIAL		 CONTROLLED
PRESSURE
RANGE		 PORTS INLET OUTLET
PORTS SIZE		 DIAPHRAGM
MATERIAL		 HIGH
TEMPE-
RATURE
W
model
is
only
type
for
Liquid
or
Water		 077 Series B = Brass

S = STS 316L 		002 = 2bar (30psi)
005 = 5bar (72psi)
010 = 10bar (145psi)
025 = 25bar (362psi)
 2 = 2-Ports
3 = 3-Ports
4 = 4-Ports		 NP4 = 1/4" NPT

Cv = 0.2 Standard		 STS 316L
Standard

H =
Hastelloy-C
Optional		 H1 = 120°C
H2 = 250°C
H3 = 500°C


Optional
Specification

 Ports

1/4" Female NPT
077x-xxx-2-NP4 2-Ports
077x-xxx-3-NP4 3-Ports
077x-xxx-4-NP4 4-Ports

 Leak Rate Certification

 to 2 x 10-8 atm cc/sec Helium available.

 Body Materials

 077S-xxx-2-NP4   Stainless steel 316L
077B-xxx-2-NP4   Nickel Plated Brass

 Bonnet Material

 Nickel Plated Brass (Stainless steel 316L Optional)

 Diaphragm

 077S-xxx-2-NP4       Stainless steel 316L
077S-xxx-2-NP4-H   Nickel Plated Brass

 Main Valve

 Stainless steel 316L

 Valve Spring

 Stainless steel 316L

 Valve Seat

 Teflon (Kel-F, Polyimide, etc.. Optional)

 Outlet Pressure Ranges

 077x-002-x-NP4  2bar (25psi)
077x-005-x-NP4  5bar (70psi)
077x-010-x-NP4  10bar (145psi)
077x-025-x-NP4  25bar (362psi)

 Operating Temperature

 -40°C ~ +70°C (-40°F ~ +165°F) Standard
077x-002-x-NP4-H1 +120°C Optional
077x-002-x-NP4-H2 +250°C Optional
+250°C ~ +540°C (+328°F ~ +1000°F) Optional

 Flow Capacity

Cv=0.2 Standard

 Standard Optional

 Inlet and Outlet Gauge etc..
Technology & Certification
각 제품들은 최고의 안전성과 쉬운 조작성을 고려하여 제작되었습니다. 그러나 가장 안전하고 효율적인 Regulator 사용을 위해서는 실제 사용 압력을 각각 모델의 사용 압력에 25% ~ 75% 이내에서 사용하면 가장 이상적인 압력을 사용할 수 있습니다, 정밀하고 원활한 동작과 제품의 수명 연장을 위해서는 모델에 따라 0.4 ~ 20bar 범위 내에서 사용하기를 적극 권장합니다.
