082시리즈 NPT type 산업용 고압가스 레귤레이터
Products Feature

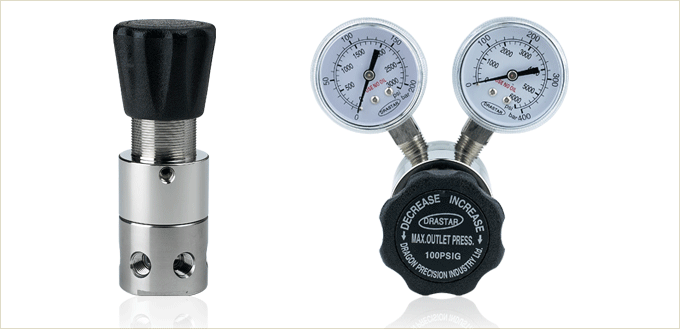

082 Series High Pressure Reducing Regulators

082시리즈는 고압가스 전용 레귤레이터로서 모든 고압가스를 안전하고 편리하게 사용할 수 있도록 개발된 고압가스 전용 레귤레이터 시리즈 입니다 특히 드라스타만의 Piston- Diaphragm 방식를 개발하여 고압가스를 더욱 더 안전하고 편리하게 사용할 수 있도록 하였으며, 본체와 내부의 모든 부품은 Stainless steel 316L(082S)로 이루어져있어 각종 고순도 가스, 부식성 가스, 제약 및 실험실, 연구소등에서 가장 많이 사용되는 제품으로 가스 및 액체 등에서 안심하고 사용할 수 있도록 설계하였으며, 입구 압력은 6000psig<420bar>이고 출구 압력은 최대 4500psi<310bar> 까지 사용 할 수 있으며 1/4“ NPT type의 4-Ports Regulators입니다.

또한 외부적인 진동과 가스라인의 미세 진동 등으로 인하여 초기 셋팅 값이 미세하게 조금씩 변하는 현상을 완전히 해결한 드라스타 만의 Push and Lock 타입(특허 1086199출원)의 조절 손잡이를 적용하여 사용하기에 더욱 편리합니다. 조절 손잡이를 누르면 셋팅값이 변하는 것을 완전히 방지하며, 손잡이를 앞으로 당기면 자유롭게 원하는 압력으로 다시 셋팅 할 수 있는 드라스타 만의 특허 출원한 Push and Lock 타입의 레귤레이터 입니다.

*주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)은 필수이며, 그렇지 않으면 바로 고장의 원인이됩니다. 모든 제품의 필터링하여 사용하면 A/S 비용 절감과 함께 제품의 수명연장에 많은 도움이됩니다.
Ordering Information.
082 S -     1000 -     1S H -     V -     H1
BASIS
SERIES
NUMBER		 BODY
MATERIAL		 OUTLET
PRESSURE
RANGE		 FLOW
CAPACITY		 DIAPHRAGM
MATERIAL		 SELF
VENTING		 HIGH
TEMPE_
RATURE
Standard
Inlet Pressure
6000psig
(420 bar) 		B = Brass

S = Stainless
     Steel 316L 		1000 = 10-1000psi
          (7-70bar)

2000 = 20-2000psi
          (15-140bar)

3000 = 30-3000psi
          (20-210bar)

4500 = 30-4500psi
          (30-310bar)

 1 = 1/4" NPT
      Female


1S = Cv 0.06
    Standard


1O = Cv 0.2
Optional 		STS 316L Standard

H = Hastelloy-C






Optional 		V = Self-
      Venting







Optional 		H1 = 120°C
H2 = 250°C







Optional
Specification

 Ports

1/4" Female NPT
082 Series Only 4-Ports

 Leak Rate Certification

 to 2 x 10-8 atm cc/sec Helium available.

 Body Materials

082S-1000-1S Stainless steel 316L
082B-1000-1S Nickel Plated Brass

 Bonnet Material

 Nickel Plated Brass (Stainless steel 316L Optional)

 Diaphragm

082S-1000-1S Stainless steel 316L
082S-1000-1SH Hastelloy-C Optional

 Main Valve

 Stainless steel 316L

 Valve Spring

 Stainless steel 316L

 Valve Seat

Teflon (Kel-F, Polyimide, etc.. Optional)

 Inlet Pressure Ranges

 082x-0000-1x  6000psi(420bar)

 Outlet Pressure Ranges

082x-1000-1S  1000psi (70bar)
082x-2000-1S  2000psi (140bar)
082x-3000-1S  3000psi (210bar)
082x-4500-1S  4500psi (310bar)

 Operating Temperature

-40°C ~ +70°C (-40°F ~ +165°F) Standard
082S-0000-1x-H1 +120°C Optional
082S-0000-1x-H2 +250°C Optional
+250°C ~ +540°C (+328°F ~ +1000°F) Optional

 Flow Capacity

082x-0000-1S Cv=0.06 Standard
082x-0000-1O Cv=0.2 Optional

 Standard Optional

Inlet CGA, Inlet Outlet Gauge etc..
Technology & Certification
각 제품들은 최고의 안전성과 쉬운 조작성을 고려하여 제작되었습니다. 그러나 가장 안전하고 효율적인 Regulator 사용을 위해서는 실제 사용 압력을 각각 모델의 사용 압력에 25% ~ 75% 이내에서 사용하면 가장 이상적인 압력을 사용할 수 있습니다, 정밀하고 원활한 동작과 제품의 수명 연장을 위해서는 모델에 따라 0.4 ~ 25bar 범위 내에서 사용하기를 적극 권장합니다.
