| 2000시리즈 Two Stage 산업용 레귤레이터 |
|
 |
|
| Products Feature |
|

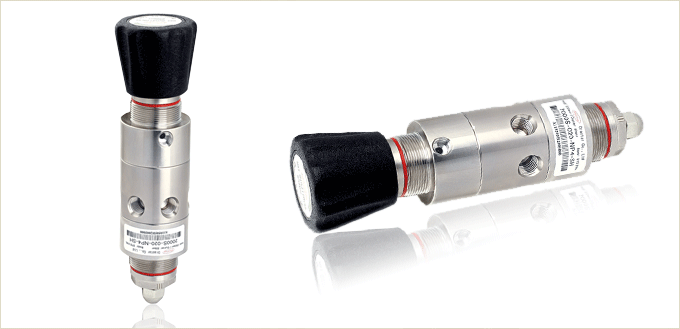

2000시리즈 Two Stage Pressure Reducing Regulators
2000시리즈는 고압가스를 저압에서 보다 더 정밀하고 안정적으로 사용할 수 있도록 고안된 Two Stage레귤레이터(2단감압타입)시리즈입니다
모델에 따라 본체와 내부의 모든 부품은 Stainless Steel 316L(2000S)로 이루어져있으며, 실린더 가스, Bulk Gas Line, 실험실, 분석용 특수 가스,
또는 고순도 가스, 믹싱용 가스, 그리고 각종 부식성 가스등에서 모두 사용할 수 있도록 제작 설계되었습니다.
사용 압력은 Inlet 250bar이며 Outlet 25bar까지 사용하기에 더욱 적합한 제품입니다.
또한 외부적인 진동과 가스라인의 미세 진동 등으로 인하여 초기 셋팅 값이 미세하게 조금씩 변하는 현상을 완전히 해결한
드라스타 만의 Push and Lock 타입(특허 1086199출원)의 조절 손잡이를 적용하여 사용하기에 더욱 편리합니다. 원하는 압력를 셋팅 후
손잡이를 누르면 셋팅값이 변하는 것을 완전히 방지하며, 손잡이를 다시 앞으로 당기면 자유롭게 원하는 압력으로 다시
셋팅 할 수 있는 드라스타 만의 특허 출원한 Push and Lock 타입의 레귤레이터 입니다.
*주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)은 필수이며, 그렇지 않으면 바로 고장의 원인이됩니다.
모든 제품의 필터링하여 사용하면 A/S 비용 절감과 함께 제품의 수명연장에 많은 도움이됩니다.
|
|
| 2000 |
S |
- 002 |
- NP4 |
S |
- H |
BASIC
SERIES NUMBER |
BODY
MATERIAL |
OUTLET
PRESSURE RANGES |
INLET
OUTLET
PORTS SIZE |
FLOW
CAPACITY |
DIAPHRAGM
MATERIAL |
Standard
Inlet Pressure
3500psig(238 bar) |
B = Brass
S = Stainless Steel 316L |
002 = 1-2bar 1-29psig
005 = 1-5bar 1-75psig
010 = 1-10bar 1-145psig
025 = 1-25bar 1-360psig |
NP4 = 1/4" NPT |
S = Cv 0.06
Standard
O = Cv 0.2
Optional |
H = Hastelloy-C
Optional |
|
|
| Specification |
|
Ports
|
1/4" Female NPT
|
|
Leak Rate Certification
|
to 2 x 10-8 atm cc/sec Helium available.
|
|
Body Materials
|
2000S-002-NP4-S Stainless steel 316L
2000B-002-NP4-S Nickel Plated Brass
|
|
Bonnet Material
|
Nickel Plated Brass (Stainless steel 316L Optional)
|
|
Diaphragm
|
2000S-002-NP4-S Stainless steel 316L
2000S-002-NP4-SH Hastelloy-C Optional
|
|
Main Valve
|
Stainless steel 316L
|
|
Valve Spring
|
Stainless steel 316L
|
|
Valve Seat
|
Teflon (Kel-F, Polyimide, etc.. Optional)
|
|
Inlet Pressure Ranges
|
2000 Series Only 3500psi(238bar)
|
|
Outlet Pressure Ranges
|
2000x-002-NP4-S 2bar (30psi)
2000x-005-NP4-S 5bar (72psi)
2000x-010-NP4-S 10bar (145psi)
2000x-025-NP4-S 25bar (360psi)
|
|
Operating Temperature
|
-40°C ~ +70°C (-40°F ~ +165°F) Standard
2000x-0xx-NP4-S-H1 +120°C Optional
2000x-0xx-NP4-S-H2 +250°C Optional
+250°C ~ +540°C (+328°F ~ +1000°F) Optional
|
|
Flow Capacity
|
2000x-002-NP4-S Cv=0.06 Standard
2000x-002-NP4-O Cv=0.2 Optional
|
|
Standard Optional
|
Inlet CGA, Inlet Outlet Gauge etc.. |
|
| Technology & Certification |
|
각 제품들은 최고의 안전성과 쉬운 조작성을 고려하여 제작되었습니다. 그러나 가장 안전하고 효율적인 Regulator 사용을 위해서는 실제 사용 압력을 각각 모델의 사용 압력에 25% ~ 75% 이내에서 사용하면 가장 이상적인 압력을 사용할 수 있습니다, 정밀하고 원활한 동작과 제품의 수명 연장을 위해서는 0.4 ~ 20bar 범위 내에서 사용하기를 적극 권장합니다.
|
|
|
