DR60시리즈 NPT type 산업용 가스 레귤레이터
Products Feature

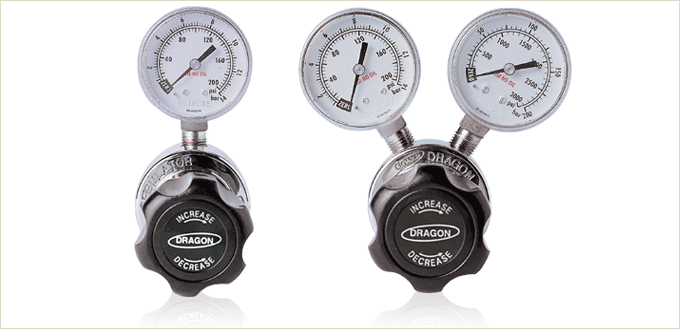

DR60 Series 1/4" NPT-type Pressure Reducing Regulators

DR60시리즈의 바디 제질은 Nickel Plated Forged Brass이며 가장 일반적인 산업용 가스를 사용하기에 가장 이상적인 Gas Regulator입니다. 산업용 일반 배관 등에 적합하도록 설계되였으며, 3-ports 또는 4-ports NPT 1/4" 타입으로 이루어져 있습니다. 내부의 부품은 Stainless steel or Brass를 사용하였으며 Valve seat는 Teflon를 사용하여 Co2 가스등을 사용하여도 내구성이 뛰어나 안전하며, 다이아후렘은 특수고무를 사용하였습니다. 입구 압력은 최대 3500psig(241bar)이고 Outlet Pressure 각 모델에 따라 최대 200psig(14bar)까지 사용하기에 더욱 적합한 제품입니다. 특히 Inlet, Outlet Gauge가 기본으로 조립된 제품입니다.
Ordering Information.
DR60 -     A 025 -     1
BASIC
SERIES NUMBER		 MAX. INLET
PRESSURE		 OUTLET
PRESSURE RANGES		 INLET
OUTLET
PORTS SIZE
DR60 Series A = 3500psi(238bar)
B = 500psi(35bar)		 025 = 1-25psig (.1-1.7bar)
050 = 1-50psig (.1-3.5bar)
100 = 1-100psig (.1-7bar)
200 = 1-200psig (.2-14bar)
 1 = 3-Ports
2 = 4-Ports
Specification

 Ports

1/4" Female NPT
DR60-A100-1    3-Ports
DR60-A100-2    4-Ports

 Leak Rate Certification

 to 2 x 10-6 atm cc/sec Helium available.

 Body Materials
Nickel Plated Forged Brass

 Bonnet Material

 Zinc(Zn) Casting Nickel Plated

 Diaphragm

Particular of Synthetic Rubber

 Main Valve

 Stainless steel

 Valve Spring

 Stainless steel

 Valve Seat

 Teflon

 Inlet Pressure Ranges

 DR60-A100-2   3500psi (238bar)
DR60-B100-2   500psi (35bar)

 Outlet Pressure Ranges

DR60-A025-2 25psi (1.7bar)
DR60-A050-2 50psi (3.4bar)
DR60-A100-2 100psi (7bar)
DR60-A200-2 200psi (14bar)

 Operating Temperature

 -40°C ~ +70°C (-40°F ~ +165°F) Standard

 Flow Capacity

 Cv = 0.2 Standard

 Standard Optional

 Inlet CGA etc..
Technology & Certification
각 제품들은 최고의 안전성과 쉬운 조작성을 고려하여 제작되었습니다. 그러나 가장 안전하고 효율적인 Regulator 사용을 위해서는 실제 사용 압력을 각각 모델의 사용 압력에 25% ~ 75% 이내에서 사용하면 가장 이상적인 압력을 사용할 수 있습니다, 정밀하고 원활한 동작과 제품의 수명 연장을 위해서는 모델에 따라 0.4 ~ 10bar 범위 내에서 사용하기를 적극 권장합니다.
