| DR70시리즈 고유량 산업용 레귤레이터 3/4" , 1" |
|
 |
|
| Products Feature |
|

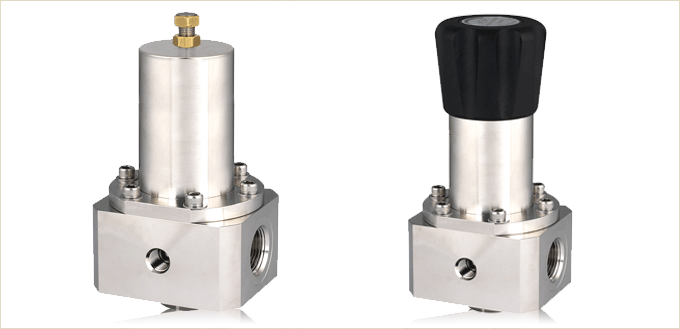

DR70 Series NPT & BSP type 3/4", 1" Pressure Reducing Regulators
DR70시리즈는 물, 케미칼, Liquid 또는 가스등 많은 유량을 필요로 하는 배관라인등에 가장 적합한 제품이며 배관 사이즈는 NPT or BSP 1/2” , 3/4, 1”까지 선택하여
사용 가능하며 Cv=3.5입니다 제품의 장점은 자체적으로 DROP를 완전히 보정해주기(잡아주기) 때문에 P1의 압력 변화가 크다하여도 P2의 압력(조정 또는 셋팅압력)은 변화없이
안정적으로 정밀하게 유지시켜 주는 레귤레이터 입니다 Body 의 재질은 모델에 따라 Brass or Stainless steel 316L로 이루어졌으며 입구 압력은 Brass 100bar(1500psi)
Stainless steel 420bar(6000psi)까지 폭넓게 사용 가능하며 각각의 모델에 따라 Outlet Working pressure 1 ~ 350bar(5000psi)까지 사용할 수 있습니다.
*주의 : 크린라인이 아닌 일반 라인에 사용 할 경우 필터링(gas 7㎛ ~ 15㎛, water 15㎛ ~ 80㎛)은 필수이며, 그렇지 않으면 바로 고장의 원인이됩니다.
모든 제품의 필터링하여 사용하면 A/S 비용 절감과 함께 제품의 수명연장에 많은 도움이됩니다. |
|
| DR702 |
- S |
P |
- 010 |
- NP |
2 |
- V |
- H1 |
BASIS
SERIES
NUMBER |
BODY
MATERIAL |
VALVE
SEAT |
CONTROLLED
PRESSURE
RANGE |
INLET
OUTLET
PORTS |
INLET
OUTLET
PORTS
SIZE |
SELF
VENTING |
HIGH
TEMPE-
RATURE |
DR701 =
Bolt Control
DR702 =
Knob Control |
B = Brass
100bar(1450psi)
S = STS 316L
200bar(3000psi)
SH = STS 316L
420bar(6000psi) |
P = Teflon
V = Vespel |
010 = 10bar(145psi)
025 = 25bar(362psi)
050 = 50bar(725psi)
070 = 70bar(1000psi)
SH Model Only
150 = 150bar(2100psi)
250 = 250bar(3600psi)
350 = 350bar(5000psi) |
NP = NPT
BS = BSP |
2 = 3/4"
3 = 1" |
V = Self-
Venting
Optional |
H1 = 120°C
H2 = 250°C
H3 = 500°C
Optional |
|
|
| Specification |
|
Ports
|
3/4", 1" Female NPT & BSP
DR702-xx-0xx-NPx NPT
DR702-xx-0xx-BSx BSP
|
|
Leak Rate Certification
|
to 2 x 10-8 atm cc/sec Helium available.
|
|
Body Materials
|
DR702-Sx-010-NP3 Stainless steel 316L
DR702-Bx-010-NP3 Nickel Plated Brass
|
|
Bonnet Material
|
Nickel Plated Brass (Stainless steel 316L Optional)
|
|
Diaphragm
|
Stainless steel 316L |
|
Main Valve
|
Stainless steel 316L
|
|
Valve Spring
|
Stainless steel 316L
|
|
Valve Seat
|
Teflon Standard
Vespel Optional
DR70x-SHV-xxx-xxx (SH model Only Vespel)
|
|
Outlet Pressure Ranges
|
DR702-Sx-010-xxx 10bar(145psi)
DR702-Sx-025-xxx 25bar(360psi)
DR702-Sx-050-xxx 50bar(7205psi)
DR702-Sx-070-xxx 70bar(1000psi)
DR702-SHV-150-xxx 150bar(2100psi) SH model Only
DR702-SHV-250-xxx 250bar(3600psi) SH model Only
DR702-SHV-350-xxx 350bar(5000psi) SH model Only
|
|
Operating Temperature
|
-40°C ~ +70°C (-40°F ~ +165°F) Standard
+120°C ~ +540°C (+328°F ~ +1000°F) Optional
DR702-Sx-010-NP3-H1 +120°C Optional
DR702-Sx-010-NP3-H2 +250°C Optional
DR702-Sx-010-NP3-H3 +500°C Optional
|
|
Flow Capacity
|
Cv = 3.5 Standard
|
|
Standard Optional
|
Outlet Gauge etc.. |
|
| Technology & Certification |
|
각 제품들은 최고의 안전성과 쉬운 조작성을 고려하여 제작되었습니다. 그러나 가장 안전하고 효율적인 Regulator 사용을 위해서는 실제 사용 압력을 각각 모델의 사용 압력에 25% ~ 75% 이내에서 사용하면 가장 이상적인 압력을 사용할 수 있습니다, 정밀하고 원활한 동작과 제품의 수명 연장을 위해서는 모델에 따라 2.5bar ~ 260bar 범위 내에서 사용하기를 적극 권장합니다.
|
|
|
