| DRA200 VCR Tied type 고순도용 가스 레귤레이터 |
|
 |
|
| Products Feature |
|

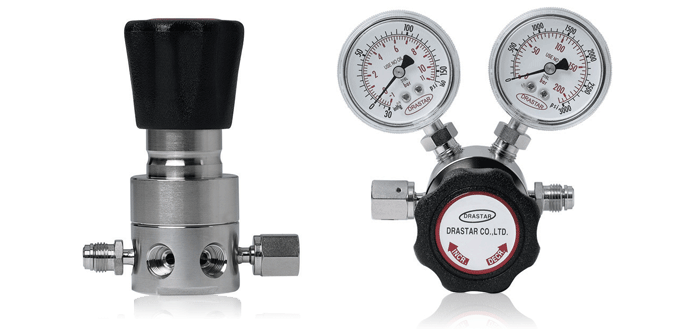

DRA200 UHP VCR Tied Diaphragm Pressure Reducing Regulators
DRA200(Tied type) 시리즈는 초고순도 반도체 제조용 Gas Cabinet, 특수 가스 라인, Valve Manifold Boxes, 기타 연구실 등에 사용하도록 고안된 Tied type Pressure Reducing Regulator입니다. Tied type은 다이아프램과 메인 밸브를 연결시켜 이물질이 밸브 시트에 형성되더라도 압력 누설이 되지 않도록 최고의 안전성을 겸비한 방식으로 설계 고안된 제품입니다. 특히 독성 가스, 발화성 가스, 고부식성 가스등으로 다이아프램을 파열로 부터 안전하게 보호하는 데 유용하며, 특허(10-0753280) 출원한 Locking-Plate 방식이 적용된 제품입니다. 입구 압력은 최대 3500psig(241bar)이고 Outlet working pressure 각각의 모델에 따라 최대 250psig(17bar)까지 사용하기에 더욱 적합한 제품입니다. 사용 용도에 따라 2-ports, 3-ports 또는 4-ports를 선택하여 사용 할 수 있도록 하였습니다. DRA200 시리즈는 이물질 발생을 방지하기 위해 DI water 세정과 E. P 10 Ra, 5 Ra급으로 내부표면을 처리하였습니다. DRA200시리즈는 조립, 용접, 실험과 세정까지의 모든 공정은 100-class와 10-class 크린룸에서 모든 작업이 이루어집니다.
또한 외부적인 진동과 가스라인의 미세 진동 등으로 인하여 초기 셋팅 값이 미세하게 조금씩 변하는 현상을 완전히 해결한 드라스타 만의 Push and Lock 타입(특허 1086199출원)의 조절 손잡이를 적용하여 사용하기에 더욱 편리합니다. 조절 손잡이를 누르면 셋팅값이 변하는 것을 완전히 방지하며, 손잡이를 앞으로 당기면 자유롭게 원하는 압력으로 다시 셋팅 할 수 있는 드라스타 만의 특허 출원한 Push and Lock 타입의 레귤레이터 입니다.
|
|
| DRA200 |
- A |
025 |
S |
- H |
BASIS
SERIES
NUMBER |
BODY
MATERIAL |
OUTLET
PRESSURE
RANGE |
DIAPHRAGM
MATERIAL |
MAX.
INLET
PRESSURE |
| DRA200 |
| A = 316L Bright Annealed |
B.A |
| B = 316L Electropolish |
10Ra |
| C = 316L Intemal Electropolish |
10Ra |
| D = 316L Electropolish VAR(P.E.P) |
10Ra |
| E = 316L Electropolish VAR(P.E.P) |
5Ra |
|
025 = 1-25psi (.1-1.7bar)
050 = 1-50psi (.1-3.5bar)
100 = 1-100psi (.1-7bar)
250 = 1-250psi (.2-17bar) |
S = STS 316L
H = Hastelloy-C |
H = 3500psi
(238bar)
L = 600psi
(41bar) |
|
| P |
S |
- 4MS |
- G0S |
SEAT
MATERIAL |
FLOW
CAPACITY |
INLET and OUTLET
PORTS SIZE
"A" ±1.5mm |
GAUGE
PORTS
OPTIONS |
P = PCTFE
T = Teflon
V = Vespel |
S = Cv 0.06 Standard (1/4")
O = Cv 0.2 Optional (1/4")
S = Cv 0.2 Standard (3/8")
S = Cv 0.5 Standard (1/2")
O = Cv 1.0 Optional (1/2")
S = Cv 1.2 Standard (3/4") |
| 4HP =1/4" H.P.I.C |
|
| 4MS & 4FS = 1/4" Male, Female Sw. |
94mm |
| 8MS & 8FS = 3/8" Male, Female Sw. |
120mm |
| 2MS & 2FS = 1/2" Male, Female Sw. |
140mm |
| 3MS & 3FS = 3/4" Male, Female Sw. |
160mm |
| 4IMF = In 1/4" Male Out 1/4" Female |
94mm |
| 4IFM = In 1/4" Female Out 1/4" Male |
94mm |
| 2IMF = In 1/2" Male Out 1/2" Female |
140mm |
| 2IFM = In 1/2" Female Out 1/2" Male |
140mm |
| 4TS = 1/4" Tube Stubs |
94mm |
| 8TS = 3/8" Tube Stubs |
94mm |
| 2TS = 1/2" Tube Stubs |
120mm |
| 3TS = 3/4" Tube Stubs |
120mm |
|
| G0S = None |
0 |
| G1S = 1/4" H.P.I.C |
1 |
| G2S = 1/4" H.P.I.C |
2 |
| G2B = 1/4" H.P.I.C |
2 |
| M1S = 1/4" Male Sw. |
1 |
| M2S = 1/4" Male Sw. |
2 |
| M2B = 1/4" Male Sw. |
2 |
| F1S = 1/4" Femle Sw. |
1 |
| F2S = 1/4" Femle Sw. |
2 |
| F2B = 1/4" Femle Sw. |
2 |
| S1S = 1/4" Fixed Male |
1 |
| S2S = 1/4" Fixed Male |
2 |
| S2B = 1/4" Fixed Male |
2 |
|
|
|
| Specification |
|
Ports
|
DRA200-A100S-xxx-4MS-GxS 1/4" Male
DRA200-A100S-xxx-4FS-GxS 1/4" Female
DRA200-A100S-xxx-8MS-GxS 3/8" Male
DRA200-A100S-xxx-8FS-GxS 3/8" Female
DRA200-A100S-xxx-2MS-GxS 1/2" Male
DRA200-A100S-xxx-2FS-GxS 1/2" Female
DRA200-A100S-xxx-3MS-GxS 3/4" Male
DRA200-A100S-xxx-3FS-GxS 3/4" Female
|
|
Leak Rate Certification
|
to 1 x 10-9 atm cc/sec Helium available.
|
|
Body Materials
|
| DRA200-A100x-xxx-xxS-GxS 316L Bright Annealed |
B.A |
| DRA200-B100x-xxx-xxS-GxS 316L Electropolish |
10Ra |
| DRA200-C100x-xxx-xxS-GxS 316L Intemal Electropolish |
10Ra |
| DRA200-D100x-xxx-xxS-GxS 316L Electropolish VAR(P.E.P) |
10Ra |
| DRA200-E100x-xxx-xxS-GxS 316L Electropolish VAR(P.E.P) |
5Ra |
|
|
Bonnet Material
|
Nickel Plated Brass (Stainless steel 316L Optional)
|
|
Diaphragm
|
DRA200-x100S-xxx-xxS-GxS STS 316L
DRA200-x100H-xxx-xxS-GxS Hastelloy-C
|
|
Main Valve
|
DRA200-A100S-xxx-xxS-GxS Stainless steel 316L Standard
DRA200-B100H-xxx-xxS-GxS Hastelloy-C Optional
|
|
Valve Spring
|
DRA200-A100S-xxx-xxS-GxS Stainless steel 316L Standard
DRA200-B100H-xxx-xxS-GxS Hastelloy-C Optional
|
|
Valve Seat
|
DRA200-B100S-xPx-xxS-GxS PCTFE
DRA200-B100S-xTx-xxS-GxS Teflon
DRA200-B100S-xVx-xxS-GxS Vespel
|
|
Inlet Pressure Ranges
|
DRA200-A100S-Hxx-xxS-GxS 3500psi(238bar)
DRA200-A100S-Lxx-xxS-GxS 600psi(42bar)
|
|
Outlet Pressure Ranges
|
DRA200-x025x-xxS-xMS-GxS 25psi(1.7bar)
DRA200-x050x-xxS-xMS-GxS 50psi(3.4bar)
DRA200-x100x-xxS-xMS-GxS 100psi(7bar)
DRA200-x250x-xxS-xMS-GxS 250psi(17bar)
|
|
Operating Temperature
|
PCTFE -40°C ~ +60°C (-40°F ~ +140°F)
Teflon -40°C ~ +70°C (-40°F ~ +165°F)
Vespel -40°C ~ +170°C (-40°F ~ +350°F)
|
|
Flow Capacity
|
DRA200-x100x-xxxS-4MS-GxS 1/4" Cv=0.06
DRA200-x100x-xxxO-4MS-GxS 1/4" Cv=0.2
DRA200-x100x-xxxS-8MS-GxS 3/8" Cv=0.2
DRA200-x100x-xxxS-2MS-GxS 1/2" Cv=0.5
DRA200-x100x-xxxO-2MS-GxS 1/2" Cv=1.2
DRA200-x100x-xxxS-3MS-GxS 3/4" Cv=1.2
|
|
| Technology & Certification |
|
각 제품들은 최고의 안전성과 쉬운 조작성을 고려하여 제작되었습니다. 그러나 가장 안전하고 효율적인 Regulator 사용을 위해서는 실제 사용 압력을 각각 모델의 사용 압력에 25% ~ 75% 이내에서 사용하면 가장 이상적인 압력을 사용할 수 있습니다, 정밀하고 원활한 동작과 제품의 수명 연장을 위해서는 모델에 따라 7~180psig (0.4 ~ 12bar) 범위 내에서 사용하기를 적극 권장합니다.
|
|
|
