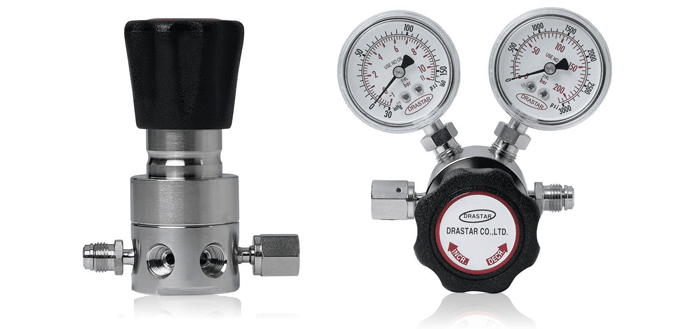

DRA300 VCR Springless type 고순도용 가스 레귤레이터
Products Feature
DRA300 UHP Springless type Pressure Reducing Regulators

DRA300(Springless type) 시리즈는 “초고순도 반도체 제조용 Gas Cabinet, 특수 가스 라인, Valve Manifold Boxes, 기타 연구실” 등에 사용하도록 고안된 Springless 타입의 Pressure Regulator입니다. Springless type은 기존방식의 스프링을 완전히 제거하고, 웨이브형상의 판 스프링(특허10-2010-0113521)을 사용함으로써, 일반적인 스프링타입의 결점(장기간 사용시 누적피로로 발생하는 스프링 자체 Particle ; 이물질이 발생함)을 완벽하게 보완함으로써 원천적으로 제품 내부의 이물질이 발생하지 못하도록 함으로, User들에게 더욱 초 고순도/청정을 필요로 하는 곳에 더욱 적합한 제품입니다. 또한 DRA300 시리즈는 모델에 따라 316L VAR(Double melt VAR)를 사용함으로 부식가스에 사용하기에 더욱 적합한 제품입니다. 다이아프램과 몸체간의 경계 면에 Material to Material Sealing 되어 있고, 10 Ra 또는 5 Ra 의 microinch 단위의 정밀 Electro Polish를 함으로써, 초정밀 표면처리 되어있습니다. 그리고 다이아프램과 메인 밸브를 연결시켜 (Tied 타입 적용) 이물질이 밸브 시트에 형성되더라도 압력 누설이 되지 않도록 최고의 안전성을 겸비한 방식으로 설계 고안된 제품입니다. 특히 독성 가스, 발화성 가스, 고부식성 가스등으로 다이아프램의 파열로부터 안전하게 보호하는 데 유용하며, DRA300 시리즈는 이물질 발생을 방지하기 위해 DI water 세정과 E.P 10 Ra, 5 Ra급으로 내부표면을 처리하였습니다. DRA300 시리즈는 조립, 용접, 실험과 세정까지의 모든 공정은 100-class와 10-class 크린룸에서 모든 작업이 이루어집니다.

또한 외부적인 진동과 가스라인의 미세 진동 등으로 인하여 초기 셋팅 값이 미세하게 조금씩 변하는 현상을 완전히 해결한 드라스타 만의 Push and Lock 타입(특허 1086199출원)의 조절 손잡이를 적용하여 사용하기에 더욱 편리합니다. 조절 손잡이를 누르면 셋팅값이 변하는 것을 완전히 방지하며, 손잡이를 앞으로 당기면 자유롭게 원하는 압력으로 다시 셋팅 할 수 있는 드라스타 만의 특허 출원한 Push and Lock 타입의 레귤레이터 입니다.
Ordering Information.
DRA300 -      D 025 S -     H
BASIS
SERIES
NUMBER		 BODY
MATERIAL		 OUTLET
PRESSURE
RANGE		 DIAPHRAGM
MATERIAL		 MAX.
INLET
PRESSURE
DRA300
A = 316L Bright Annealed B.A
B = 316L Electropolish 10Ra
C = 316L Intemal Electropolish 10Ra
D = 316L Electropolish VAR(P.E.P) 10Ra
E = 316L Electropolish VAR(P.E.P) 5Ra

025 = 1-25psi (.1-1.7bar)
050 = 1-50psi (.1-3.5bar)
100 = 1-100psi (.1-7bar)
250 = 1-250psi (.2-17bar)

 S = STS 316L

H = Hastelloy-C		 H = 3500psi
      (238bar)

L = 600psi
      (41bar)

P S -      4MS -      G0S
SEAT
MATERIAL		 FLOW
CAPACITY		 INLET and OUTLET
PORTS SIZE      "A" ±1.5mm		 GAUGE
PORTS
OPTIONS
P = PCTFE

T = Teflon

V = Vespel		 S = Cv 0.06 Standard (1/4")
O = Cv 0.2 Optional (1/4")

S = Cv 0.2 Standard (3/8")

S = Cv 0.5 Standard (1/2")
O = Cv 1.0 Optional (1/2")

S = Cv 1.2 Standard (3/4")
4HP =1/4" H.P.I.C
4MS & 4FS = 1/4" Male, Female Sw. 94mm
8MS & 8FS = 3/8" Male, Female Sw. 120mm
2MS & 2FS = 1/2" Male, Female Sw. 140mm
3MS & 3FS = 3/4" Male, Female Sw. 160mm
4IMF = In 1/4" Male Out 1/4" Female 94mm
4IFM = In 1/4" Female Out 1/4" Male 94mm
2IMF = In 1/2" Male Out 1/2" Female 140mm
2IFM = In 1/2" Female Out 1/2" Male 140mm
4TS = 1/4" Tube Stubs 94mm
8TS = 3/8" Tube Stubs 94mm
2TS = 1/2" Tube Stubs 120mm
3TS = 3/4" Tube Stubs 120mm
G0S = None 0
G1S = 1/4" H.P.I.C 1
G2S = 1/4" H.P.I.C 2
G2B = 1/4" H.P.I.C 2
M1S = 1/4" Male Sw. 1
M2S = 1/4" Male Sw. 2
M2B = 1/4" Male Sw. 2
F1S = 1/4" Femle Sw. 1
F2S = 1/4" Femle Sw. 2
F2B = 1/4" Femle Sw. 2
S1S = 1/4" Fixed Male 1
S2S = 1/4" Fixed Male 2
S2B = 1/4" Fixed Male 2
Specification

 Ports

 DRA300-A100S-xxx-4MS-GxS   1/4" Male
 DRA300-A100S-xxx-4FS-GxS   1/4" Female
 DRA300-A100S-xxx-8MS-GxS   3/8" Male
 DRA300-A100S-xxx-8FS-GxS   3/8" Female
 DRA300-A100S-xxx-2MS-GxS   1/2" Male
 DRA300-A100S-xxx-2FS-GxS   1/2" Female
 DRA300-A100S-xxx-3MS-GxS   3/4" Male
 DRA300-A100S-xxx-3FS-GxS   3/4" Female

 Leak Rate Certification

 to 1 x 10-10 atm cc/sec Helium available.

 Body Materials

DRA300-D100x-xxx-xxS-GxS 316L Electropolish VAR(P.E.P) 10Ra
DRA300-E100x-xxx-xxS-GxS 316L Electropolish VAR(P.E.P) 5Ra

 Bonnet Material

 Nickel Plated Brass (Stainless steel 316L Optional)

 Diaphragm

 DRA300-x100S-xxx-xxS-GxS  STS 316L
 DRA300-x100H-xxx-xxS-GxS  Hastelloy-C

 Main Valve

 DRA300-A100S-xxx-xxS-GxS  Stainless steel 316L Standard
 DRA300-B100H-xxx-xxS-GxS  Hastelloy-C Optional

 Valve Spring

 DRA300-A100S-xxx-xxS-GxS  Stainless steel 316L Standard
 DRA300-B100H-xxx-xxS-GxS  Hastelloy-C Optional

 Valve Seat

 DRA300-B100S-xPx-xxS-GxS  PCTFE
 DRA300-B100S-xTx-xxS-GxS  Teflon
 DRA300-B100S-xVx-xxS-GxS  Vespel

 Inlet Pressure Ranges

 DRA300-A100S-Hxx-xxS-GxS  3500psi(238bar)
 DRA300-A100S-Lxx-xxS-GxS  600psi(42bar)

 Outlet Pressure Ranges

 DRA300-x025x-xxS-xMS-GxS  25psi(1.7bar)
 DRA300-x050x-xxS-xMS-GxS  50psi(3.4bar)
 DRA300-x100x-xxS-xMS-GxS  100psi(7bar)
 DRA300-x250x-xxS-xMS-GxS  250psi(17bar)

 Operating Temperature

 PCTFE -40°C ~ +60°C (-40°F ~ +140°F)
 Teflon -40°C ~ +70°C (-40°F ~ +165°F)
 Vespel -40°C ~ +170°C (-40°F ~ +350°F)

 Flow Capacity

 DRA300-x100x-xxxS-4MS-GxS  1/4"  Cv=0.06
 DRA300-x100x-xxxO-4MS-GxS  1/4"  Cv=0.2
 DRA300-x100x-xxxS-8MS-GxS  3/8"  Cv=0.2
 DRA300-x100x-xxxS-2MS-GxS  1/2"  Cv=0.5
 DRA300-x100x-xxxO-2MS-GxS  1/2"  Cv=1.2
 DRA300-x100x-xxxS-3MS-GxS  3/4"  Cv=1.2
Technology & Certification
각 제품들은 최고의 안전성과 쉬운 조작성을 고려하여 제작되었습니다. 그러나 가장 안전하고 효율적인 Regulator 사용을 위해서는 실제 사용 압력을 각각 모델의 사용 압력에 25% ~ 75% 이내에서 사용하면 가장 이상적인 압력을 사용할 수 있습니다, 정밀하고 원활한 동작과 제품의 수명 연장을 위해서는 모델에 따라 7~180psig (0.4 ~ 12bar) 범위 내에서 사용하기를 적극 권장합니다.
