DRA700 Lok Type 고순도용 가스 레귤레이터
Products Feature

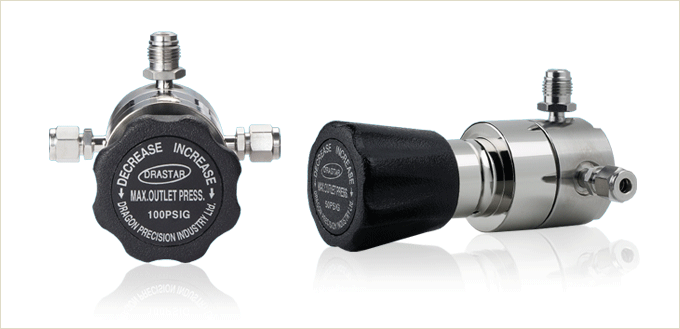

DRA700 Series Lock type Pressure Reducing Regulators

DRA700 시리즈는 Hook-up Line, Bulk Gas Line, 고순도 가스등에 사용하기에 최적의 성능과 세정을 구현한 경제적인 B. A. 급 모델의 Pressure Reducing Regulator입니다. 반도체 생산 라인 등에 사용하기에 적합한 제품이며 내부 표면은 B. A. 급으로 처리하였습니다. 특허(10-0753280) 출원한 Locking-Plate 방식이 적용된 제품입니다. 사용 용도에 따라 2-ports, 3-ports 또는 4-ports를 선택하여 사용 할 수 있도록 하였습니다. 입구 압력은 최대 3500psig(241bar)이고 Outlet working pressure 각각의 모델에 따라 최대 250psig(17bar)까지 사용하기에 더욱 적합한 제품입니다. DRA700 시리즈는 조립, 용접, 실험과 세정까지의 모든 공정은 100-class와 10-class 크린룸에서 모든 작업이 이루어집니다.

또한 외부적인 진동과 가스라인의 미세 진동 등으로 인하여 초기 셋팅 값이 미세하게 조금씩 변하는 현상을 완전히 해결한 드라스타 만의 Push and Lock 타입(특허 1086199출원)의 조절 손잡이를 적용하여 사용하기에 더욱 편리합니다. 조절 손잡이를 누르면 셋팅값이 변하는 것을 완전히 방지하며, 손잡이를 앞으로 당기면 자유롭게 원하는 압력으로 다시 셋팅 할 수 있는 드라스타 만의 특허 출원한 Push and Lock 타입의 레귤레이터 입니다.
Ordering Information.
DRA700 -      A 025 -     H
BASIS
SERIES
NUMBER		 BODY
MATERIAL		 OUTLET
PRESSURE
RANGE		 MAX.
INLET
PRESSURE
DRA700
A = 316L Bright Annealed B.A 15Ra

025 = 1-25psi (.1-1.7bar)
050 = 1-50psi (.1-3.5bar)
100 = 1-100psi (.1-7bar)
250 = 1-250psi (.2-17bar)

 H = 3500psi(238bar)

L = 600psi(41bar)

P S -      4L -      G0S
SEAT
MATERIAL		 FLOW
CAPACITY		 INLET and OUTLET
PORTS SIZE
Type "A" ±3.0mm		 GAUGE PORTS
OPTIONS
P = PCTFE

T = Teflon
S = Cv 0.06 Standard (1/4")
O = Cv 0.2 Optional (1/4")
S = Cv 0.2 Optional (3/8")
S = Cv 0.5 Optional (1/2")
O = Cv 1.0 Optional (1/2")
S = Cv 1.2 Standard (3/4")
4L = 1/4" Lock 105mm
8L = 3/8" Lock 115mm
2L = 1/2" Lock 150mm
3L = 3/4" Lock 150mm
G0S = None 0
G1S = 1/4" H.P.I.C 1
G2S = 1/4" H.P.I.C 2
G2B = 1/4" H.P.I.C 2
M1S = 1/4" Male Sw. 1
M2S = 1/4" Male Sw. 2
M2B = 1/4" Male Sw. 2
F1S = 1/4" Femle Sw. 1
F2S = 1/4" Femle Sw. 2
F2B = 1/4" Femle Sw. 2
Specification

 Ports

 DRA700-A100-xxx-4L-GxS   1/4" Lock type
 DRA700-A100-xxx-8L-GxS   3/8" Lock type
 DRA700-A100-xxx-2L-GxS   1/2" Lock type
 DRA700-A100-xxx-3L-GxS   3/4" Lock type

 Leak Rate Certification

 to 1 x 10-9 atm cc/sec Helium available.

 Body Materials

DRA700 Series (316L Standard) Bright Annealed B.A 15Ra

 Bonnet Material

 Nickel Plated Brass (Stainless steel 316L Optional)

 Diaphragm

 DRA700-A100-xxx-xL-GxS Stainless steel 316L Standard

 Main Valve

 DRA700-A100-xxx-xL-GxS Stainless steel 316L Standard

 Valve Spring

 DRA700-A100-xxx-xL-GxS Stainless steel 316L Standard

 Valve Seat

DRA700-A100-xPx-xL-GxS  PCTFE
DRA700-A100-xTx-xL-GxS  Teflon

 Inlet Pressure Ranges

 DRA700-A100-Hxx-xL-GxS  3500psi(238bar)
 DRA700-A100-Lxx-xL-GxS  600psi(42bar)

 Outlet Pressure Ranges

 DRA700-A025-xxS-xL-GxS  25psi(1.7bar)
 DRA700-A050-xxS-xL-GxS  50psi(3.4bar)
 DRA700-A100-xxS-xL-GxS  100psi(7bar)
 DRA700-A250-xxS-xL-GxS  250psi(17bar)

 Operating Temperature

 PCTFE -40°C ~ +60°C (-40°F ~ +140°F)
 Teflon -40°C ~ +70°C (-40°F ~ +165°F)

 Flow Capacity

 DRA700-A100x-xxS-4L-GxS  1/4"  Cv=0.06
 DRA700-A100x-xxO-4L-GxS  1/4"  Cv=0.2
 DRA700-A100x-xxS-8L-GxS  3/8"  Cv=0.2
 DRA700-A100x-xxS-2L-GxS  1/2"  Cv=0.5
 DRA700-A100x-xxO-2L-GxS  1/2"  Cv=1.2
 DRA700-A100x-xxS-3L-GxS  3/4"  Cv=1.2
Technology & Certification
각 제품들은 최고의 안전성과 쉬운 조작성을 고려하여 제작되었습니다. 그러나 가장 안전하고 효율적인 Regulator 사용을 위해서는 실제 사용 압력을 각각 모델의 사용 압력에 25% ~ 75% 이내에서 사용하면 가장 이상적인 압력을 사용할 수 있습니다, 정밀하고 원활한 동작과 제품의 수명 연장을 위해서는 모델에 따라 7~180psig (0.4 ~ 12bar) 범위 내에서 사용하기를 적극 권장합니다.
